راهنمای انتخاب کلید حرارتی LS برای الکتروموتور (پمپ، فن، کمپرسور)

راهنمای انتخاب کلید حرارتی LS برای الکتروموتور (پمپ، فن، کمپرسور) یکی از مهم‌ترین موضوعات در طراحی و اجرای تابلوهای برق صنعتی است.

انتخاب نادرست کلید حرارتی می‌تواند باعث قطع‌های ناخواسته، آسیب به الکتروموتور، کاهش عمر تجهیزات و افزایش هزینه‌های نگهداری شود.

در این راهنما، با رویکردی کاملاً فنی و کاربردی، به شما کمک می‌کنیم کلید حرارتی LS مناسب را دقیقاً متناسب با نوع موتور و شرایط کاری انتخاب کنید.

این محتوا بر اساس تجربه عملی در پروژه‌های صنعتی، استانداردهای رایج و مشخصات واقعی محصولات LS تهیه شده و برای مهندسان برق، سازندگان تابلو، پیمانکاران صنعتی و واحدهای نگهداری و تعمیرات طراحی شده است.

» استعلام قیمت و بررسی کلید حرارتی LS (MCCB) | کلیک کنید.

کلید حرارتی چیست و چرا برای الکتروموتور حیاتی است؟

کلید حرارتی یا MPCB (Motor Protection Circuit Breaker) تجهیزی است که از الکتروموتور در برابر اضافه‌بار، اتصال کوتاه و قطع فاز محافظت می‌کند.

برخلاف فیوز یا کلید مینیاتوری، کلید حرارتی به‌طور اختصاصی برای رفتار الکتریکی موتور طراحی شده است.

وظایف اصلی کلید حرارتی:

 » حفاظت در برابر اضافه‌بار حرارتی

 » قطع سریع در جریان‌های اتصال کوتاه

 » محافظت در برابر قطع یا عدم تعادل فاز

 » امکان قطع و وصل دستی موتور

در موتورهایی مانند پمپ، فن و کمپرسور که اغلب به‌صورت مداوم یا با بار متغیر کار می‌کنند، استفاده از کلید حرارتی مناسب یک الزام فنی است، نه یک انتخاب اختیاری.

» استعلام قیمت و بررسی کلید حرارتی ال اس سری MMS | کلیک کنید.

راهنمای انتخاب کلید حرارتی LS برای الکتروموتور (پمپ، فن، کمپرسور)

برای انتخاب صحیح کلید حرارتی LS باید چند پارامتر کلیدی را هم‌زمان در نظر گرفت. تمرکز صرف روی توان موتور، یکی از رایج‌ترین اشتباهات در پروژه‌های صنعتی است.

» استعلام قیمت و بررسی کلید حرارتی زیمنس (Siemens MCCB) | کلیک کنید.

1. جریان نامی موتور (FLA)

مهم‌ترین معیار انتخاب کلید حرارتی، جریان نامی موتور است که روی پلاک موتور درج می‌شود.
کلید حرارتی LS باید دارای بازه تنظیم جریانی باشد که جریان نامی موتور در میانه این بازه قرار بگیرد، نه در حداقل یا حداکثر آن.

مثال:

 » جریان موتور: 8.2 آمپر

 » انتخاب صحیح: کلید حرارتی LS با رنج 6 تا 10 آمپر

2. نوع بار: پمپ، فن یا کمپرسور

 » نوع مصرف‌کننده تأثیر مستقیم بر رفتار راه‌اندازی و اضافه‌بار دارد.

1. پمپ‌ها

 » معمولاً بار یکنواخت

 » جریان راه‌اندازی متوسط

 » حساس به خشک‌کار کردن
→ تنظیم دقیق اضافه‌بار بسیار مهم است

2. فن‌ها

 » گشتاور راه‌اندازی پایین‌تر

 » احتمال افزایش جریان در انسداد مسیر هوا
→ انتخاب کلید با دقت بالا در حفاظت حرارتی

3. کمپرسورها

 » جریان راه‌اندازی بالا

 » شوک‌های مکانیکی و الکتریکی
→ نیاز به کلید حرارتی با تحمل جریان هجومی مناسب

3. کلاس تریپ (Trip Class)

کلیدهای حرارتی LS معمولاً با کلاس تریپ 10 طراحی می‌شوند که برای اغلب موتورهای صنعتی استاندارد است.
برای کاربردهای خاص با زمان راه‌اندازی طولانی، بررسی دقیق منحنی تریپ ضروری است.

4. توان موتور کافی نیست؛ جریان را معیار قرار دهید

یکی از خطاهای رایج در بازار، انتخاب کلید حرارتی صرفاً بر اساس کیلووات موتور است.
توان موتور به ولتاژ، راندمان و ضریب توان وابسته است، اما کلید حرارتی مستقیماً با جریان کار می‌کند.

همیشه:

 » پلاک موتور را مبنا قرار دهید

 » جریان واقعی را ملاک تنظیم قرار دهید

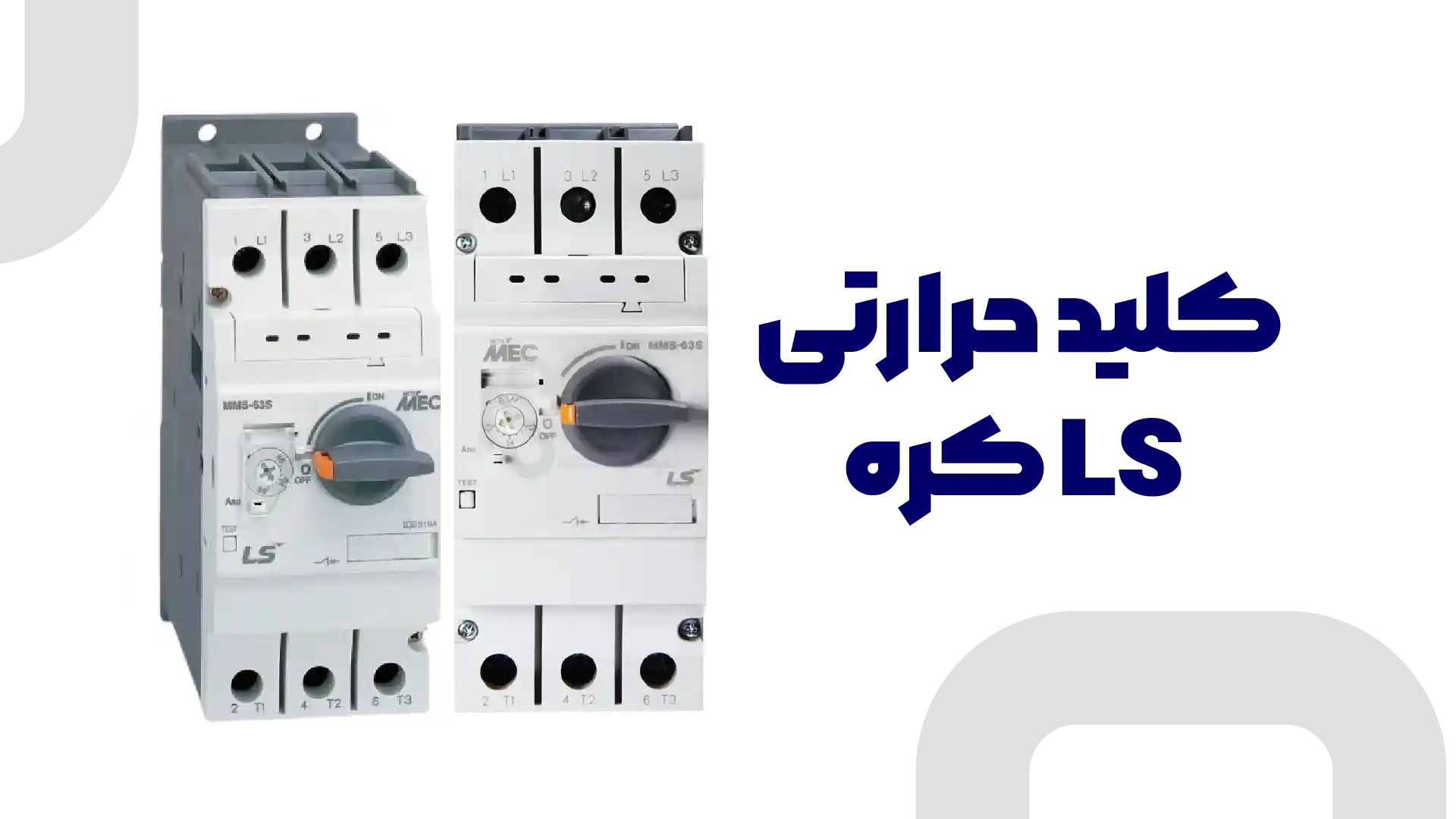

آشنایی با سری‌های کلید حرارتی LS

LS Electric چند سری پرکاربرد کلید حرارتی ارائه می‌دهد که در پروژه‌های صنعتی ایران بسیار رایج هستند.

1. سری LS MT

 » مناسب موتورهای کوچک و متوسط

 » دقت بالا در تنظیم جریان

 » ابعاد مناسب تابلوهای فشرده

2. سری LS MMS

 » کاربرد صنعتی عمومی

 » هماهنگی عالی با کنتاکتورهای LS

 » مناسب پمپ‌ها و فن‌ها

3. سری LS MPCB پیشرفته

 » مناسب کاربردهای سنگین

 » تحمل جریان اتصال کوتاه بالاتر

 » گزینه ایده‌آل برای کمپرسورها

انتخاب سری مناسب باید بر اساس سطح جریان، نوع مصرف‌کننده و شرایط شبکه انجام شود.

نحوه تنظیم صحیح کلید حرارتی LS

پس از انتخاب مدل مناسب، تنظیم دقیق کلید حرارتی مرحله‌ای حیاتی است.

مراحل تنظیم استاندارد:

1. مشاهده جریان نامی موتور روی پلاک

2. تنظیم پیچ جریان روی مقدار FLA

3. بررسی شرایط محیطی (دما، تهویه تابلو)

4. تست عملی در زمان راه‌اندازی

5. بررسی عدم تریپ ناخواسته در بار نامی

تنظیم نادرست، حتی با انتخاب کلید مناسب، می‌تواند کل سیستم را دچار اختلال کند.

اشتباهات رایج در انتخاب کلید حرارتی موتور

1.انتخاب کلید با رنج بسیار بالاتر از جریان موتور

2. بی‌توجهی به نوع بار (پمپ، فن، کمپرسور)

3. استفاده از کلید مینیاتوری به‌جای کلید حرارتی

4. عدم تنظیم دقیق جریان پس از نصب

5. نادیده گرفتن هماهنگی با کنتاکتور

این اشتباهات معمولاً باعث سوختن موتور یا کاهش شدید عمر آن می‌شوند.

نقش مشاوره تخصصی در انتخاب کلید حرارتی LS

در پروژه‌های صنعتی، شرایط واقعی اغلب با داده‌های کاتالوگی تفاوت دارد.
دما، ارتفاع از سطح دریا، نحوه بهره‌برداری و سیکل کاری، همگی بر انتخاب کلید حرارتی تأثیر می‌گذارند.

ضحی گستر به‌عنوان تأمین‌کننده تخصصی تجهیزات برق صنعتی و محصولات LS، با تکیه بر تجربه عملی در پروژه‌های واقعی، انتخاب کلید حرارتی را فراتر از یک فروش ساده می‌بیند. ارائه مشاوره فنی، بررسی کاربرد و پشتیبانی پس از فروش بخشی از رویکرد حرفه‌ای این مجموعه است.

جمع‌بندی نهایی

راهنمای انتخاب کلید حرارتی LS برای الکتروموتور (پمپ، فن، کمپرسور) نشان می‌دهد که یک انتخاب صحیح، ترکیبی از دانش فنی، شناخت کاربرد و تجربه اجرایی است.
با در نظر گرفتن جریان نامی، نوع بار، سری مناسب LS و تنظیم دقیق، می‌توان از الکتروموتور به‌صورت ایمن و پایدار محافظت کرد و هزینه‌های تعمیرات را به حداقل رساند.

سوالات متداول تخصصی

1. آیا می‌توان از یک کلید حرارتی برای چند نوع موتور استفاده کرد؟

خیر. هر موتور شرایط راه‌اندازی و بار متفاوتی دارد. کلید حرارتی باید دقیقاً متناسب با جریان و نوع مصرف‌کننده انتخاب شود.

2.تفاوت کلید حرارتی LS با کلید مینیاتوری چیست؟

کلید حرارتی مخصوص حفاظت موتور طراحی شده و اضافه‌بار تدریجی و قطع فاز را تشخیص می‌دهد، درحالی‌که کلید مینیاتوری برای حفاظت خطوط است.

3.بهترین رنج تنظیم برای کلید حرارتی چیست؟

جریان نامی موتور باید در میانه بازه تنظیم کلید قرار بگیرد تا دقت حفاظت حفظ شود.

4.آیا کلید حرارتی LS برای کمپرسور مناسب است؟

بله، به شرط انتخاب سری مناسب با تحمل جریان راه‌اندازی بالا و تنظیم دقیق.

5.آیا تنظیم کارخانه‌ای کلید حرارتی کافی است؟

خیر. تنظیم نهایی باید بر اساس پلاک موتور و شرایط واقعی پروژه انجام شود.

6.آیا دمای محیط روی عملکرد کلید حرارتی تأثیر دارد؟

بله. دمای بالا باعث حساس‌تر شدن عملکرد حرارتی می‌شود و باید در انتخاب لحاظ شود.
