بیمتال LS یکی از اجزای حیاتی در سیستمهای حفاظت موتور و تابلوهای برق صنعتی است.
قیمت بیمتال LS تنها یک عدد در فاکتور خرید نیست؛ بلکه بازتاب مستقیم کیفیت ساخت، دقت کالیبراسیون، و قابلیت اطمینان در محیطهای صنعتی سخت است.
انتخاب نادرست این قطعه میتواند منجر به خرابی موتور، توقف خط تولید، و هزینههای تعمیراتی چندین برابر قیمت اولیه شود.
به دلیل نوسانات قیمت ارز جهت استعلام قیمت ها تماس بگیرید
دفتر فروش : 33987260-021 | 33112001-021
بیمتال (Thermal Overload Relay) یک رله حرارتی است که موتورهای الکتریکی را در برابر اضافهبار، جریان بیش از حد، و گرمای ناشی از اتصال کوتاه فاز محافظت میکند.
محصولات بیمتال LS (برند LS Electric، کره جنوبی) در سریهای MT، GTH، و GMP تولید میشوند و با استانداردهای IEC 60947-4-1 و UL 508 انطباق دارند.
ویژگیهای فنی کلیدی بیمتال LS:
– محدوده تنظیم جریان از 0.1 تا 800 آمپر
– جبرانسازی دمای محیط (Ambient Temperature Compensation)
– قابلیت تست دستی و ریست اتوماتیک/دستی
– حفاظت سهفاز با قابلیت تشخیص قطع فاز
– کلاسهای حرارتی 10، 10A، 20، و 30 بر اساس IEC

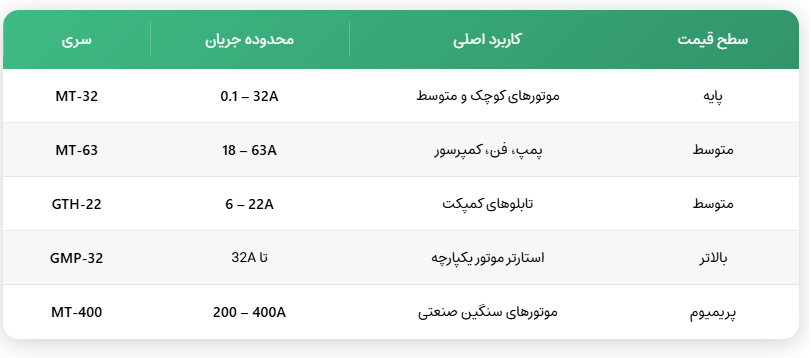

سریهای مختلف LS دامنه قیمتی متفاوتی دارند:
بیمتالهای کلاس 10A برای موتورهای استاندارد مناسباند، اما در کاربردهای با اینرسی بالا (مانند آسیابها و سانتریفیوژها) به کلاس 20 یا 30 نیاز است. دقت بالاتر در کالیبراسیون، هزینه تولید و در نتیجه قیمت نهایی را افزایش میدهد.
بازار ایران با محصولات تقلبی و غیراصل مواجه است. بیمتالهای تقلبی ممکن است در ظاهر مشابه باشند اما:
– دمای قطع آنها کالیبره نیست
– مواد بیمتالیک داخلی از آلیاژ استاندارد نیستند
– در محیطهای با نوسان دما عملکرد ناپایدار دارند
قیمت بیمتال LS اصل از تامینکننده معتبر، همواره با ضمانت اصالت و پشتیبانی فنی همراه است.
بیمتال LS یک محصول وارداتی است. نوسانات نرخ ارز، هزینههای گمرکی، و شرایط ترخیص مستقیماً بر قیمت نهایی تاثیر میگذارند.
خرید از واردکننده مستقیم، واسطههای اضافی را حذف کرده و قیمت رقابتیتری ارائه میدهد.
در پروژههای صنعتی بزرگ، خرید تعداد بالا از یک مدل مشخص امکان مذاکره قیمتی را فراهم میکند. تامینکنندگان معتبر برای سفارشهای پروژهای، قیمتگذاری ویژه ارائه میدهند.

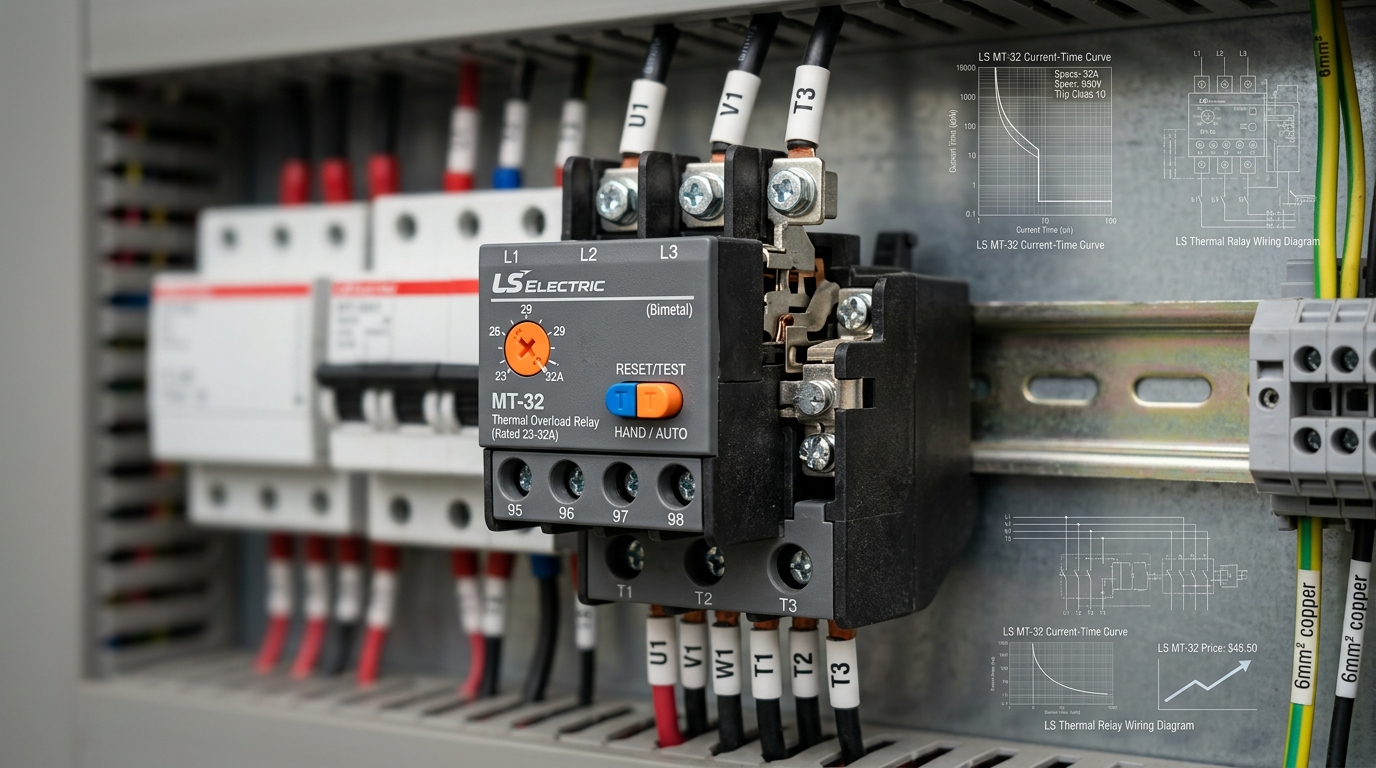

انتخاب بیمتال باید بر اساس:
1. جریان نامی موتور (FLA): تنظیم بیمتال باید در محدوده 100 تا 115 درصد FLA باشد
2. کلاس راهاندازی موتور: موتورهای با راهاندازی سنگین به کلاس حرارتی بالاتر نیاز دارند
3. دمای محیط نصب: در محیطهای با دمای بالای 40 درجه سانتیگراد، باید ضریب تصحیح اعمال شود
4. نوع نصب: مستقل (Stand-alone) یا ترکیب با کنتاکتور LS
بیمتالهای سری MT با کنتاکتورهای سری MC الاس به صورت مکانیکی سازگار هستند. این یکپارچگی مکانیکی، نصب را سادهتر و فضای تابلو را بهینه میکند.
– آیا به حفاظت قطع فاز (Phase Loss Protection) نیاز دارید؟
– آیا سیستم به ریست از راه دور نیاز دارد؟
– آیا خروجی آلارم جداگانه برای سیستم SCADA لازم است؟
پاسخ به این سوالات، مدل مناسب را از میان خانواده محصولات LS مشخص میکند.
یک بیمتال LS اصل با قیمت بالاتر نسبت به محصولات بینام، در عمل هزینه کمتری دارد:
– عمر مفید بیشتر: بیمتالهای LS در شرایط صنعتی سخت بیش از 10 سال عمر میکنند
– کاهش توقف تولید: قطع به موقع و دقیق از خرابی موتور جلوگیری میکند
– هزینه تعمیر موتور: خرابی یک موتور 15 کیلوواتی میتواند 10 تا 50 برابر قیمت بیمتال هزینه داشته باشد
– قطعات یدکی: برند LS در ایران دارای شبکه توزیع و قطعات یدکی در دسترس است
ضحی گستر به عنوان واردکننده و تامینکننده تخصصی تجهیزات برق صنعتی LS، طیف کاملی از بیمتالهای این برند را با تضمین اصالت کالا عرضه میکند.
تیم فنی ضحی گستر با تجربه در پروژههای اتوماسیون صنعتی، میتواند بر اساس مشخصات دقیق موتور و شرایط محیطی پروژه شما، مناسبترین مدل را پیشنهاد دهد. این مشاوره فنی رایگان، بخشی از خدمات پس از فروش ضحی گستر است.
برای دریافت قیمت بیمتال LS بر اساس مدل و تعداد مورد نیاز، یا برای مشاوره در انتخاب مدل مناسب پروژه خود، مشخصات فنی موتور (توان، جریان نامی، ولتاژ، و شرایط محیطی) را برای تیم فنی ضحی گستر ارسال کنید.
کارشناسان ما در کوتاهترین زمان، پیشنهاد فنی و قیمت رقابتی ارائه خواهند داد.
شماره های تماس دفتر فروش : 33987260-021 | 33112001-021
بیمتال LS چه تفاوتی با رله اضافهبار الکترونیکی دارد؟
بیمتال حرارتی بر اساس انبساط فیزیکی آلیاژ دوفلزی عمل میکند و نیاز به تغذیه خارجی ندارد. رله الکترونیکی دقت بیشتری دارد اما گرانتر است. برای اکثر کاربردهای صنعتی استاندارد، بیمتال حرارتی LS انتخاب مقرونبهصرفه و قابل اطمینان است.
چگونه جریان تنظیم بیمتال را محاسبه کنم؟
جریان تنظیم باید برابر با جریان نامی موتور (FLA) باشد. در محیطهای با دمای بالای 40 درجه، ضریب تصحیح دمایی طبق جدول مشخصات فنی LS اعمال شود. تنظیم بیش از 115 درصد FLA توصیه نمیشود.
آیا بیمتال LS با کنتاکتورهای برندهای دیگر سازگار است؟
بیمتالهای سری MT به صورت مکانیکی برای اتصال مستقیم به کنتاکتورهای MC الاس طراحی شدهاند. نصب روی کنتاکتورهای برندهای دیگر نیازمند پایه نصب جداگانه است و باید از نظر ابعادی و الکتریکی بررسی شود.
چرا بیمتال پس از ریست دوباره قطع میکند؟
این مشکل معمولاً نشانه اضافهبار واقعی موتور، خرابی بلبرینگ، قطع یک فاز، یا تنظیم نادرست جریان بیمتال است. قبل از ریست مجدد، علت اصلی باید شناسایی و رفع شود. ریست مکرر بدون رفع علت، به سیمپیچ موتور آسیب میزند.
تفاوت کلاس 10 و کلاس 10A در بیمتال LS چیست؟
کلاس 10A برای موتورهایی با راهاندازی سریع (زیر 10 ثانیه) مناسب است. کلاس 10 زمان قطع کمی بیشتری دارد و برای موتورهایی با بار اینرسی متوسط به کار میرود. انتخاب کلاس نادرست میتواند منجر به قطعهای کاذب یا عدم حفاظت کافی شود.
آیا بیمتال LS برای محیطهای با دمای بالا مناسب است؟
بله، اما باید ضریب تصحیح دمایی اعمال شود. بیمتالهای LS دارای جبرانسازی دمای محیط هستند، اما در دماهای بالای 60 درجه سانتیگراد، استفاده از رله الکترونیکی یا نصب در تابلوی دارای سیستم خنککننده توصیه میشود.
چه زمانی باید بیمتال را تعویض کرد؟
بیمتال باید تعویض شود اگر: پس از قطعهای مکرر دیگر در محدوده تنظیمشده قطع نمیکند، آسیب فیزیکی مشهود دارد، یا بیش از 10 سال در شرایط سخت کار کرده است. آزمون دورهای با جریان آزمون (Test Button) برای اطمینان از عملکرد صحیح توصیه میشود.
