در محیطهای صنعتی، انتخاب تجهیزات حفاظتی مناسب برای موتورهای الکتریکی یکی از حیاتیترین تصمیمات مهندسی است. خرید بیمتال LS به عنوان یکی از معتبرترین گزینههای موجود در بازار، نیازمند شناخت دقیق پارامترهای فنی، محدوده کاربرد و معیارهای انتخاب صحیح است. این راهنما برای مهندسان برق، مدیران تأسیسات و کارشناسان خرید صنعتی تهیه شده است.
به دلیل نوسانات قیمت ارز جهت استعلام قیمت ها تماس بگیرید
دفتر فروش : 33987260-021 | 33112001-021
بیمتال (Thermal Overload Relay) یک رله حرارتی است که از اضافهبار جریانی در موتورهای الکتریکی جلوگیری میکند. این قطعه با استفاده از اصل انبساط حرارتی دو فلز با ضریب انبساط متفاوت، جریان عبوری از موتور را پایش کرده و در صورت تجاوز از حد مجاز، مدار را قطع میکند.
در استانداردهای IEC 60947-4-1 و NEMA ICS-2، بیمتال به عنوان یکی از اجزای اصلی ستارتر موتور تعریف شده است. عملکرد صحیح این قطعه مستقیماً بر طول عمر سیمپیچ موتور، هزینههای نگهداری و تداوم تولید تأثیر میگذارد.

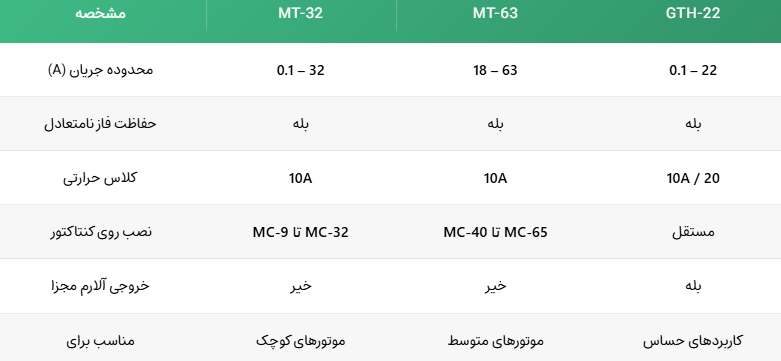

شرکت LS Electric (سابقاً LG Industrial Systems) یکی از پیشروترین تولیدکنندگان تجهیزات کنترل صنعتی در آسیاست. بیمتالهای این برند در سریهای مختلف تولید میشوند که پرکاربردترین آنها در بازار ایران عبارتند از:

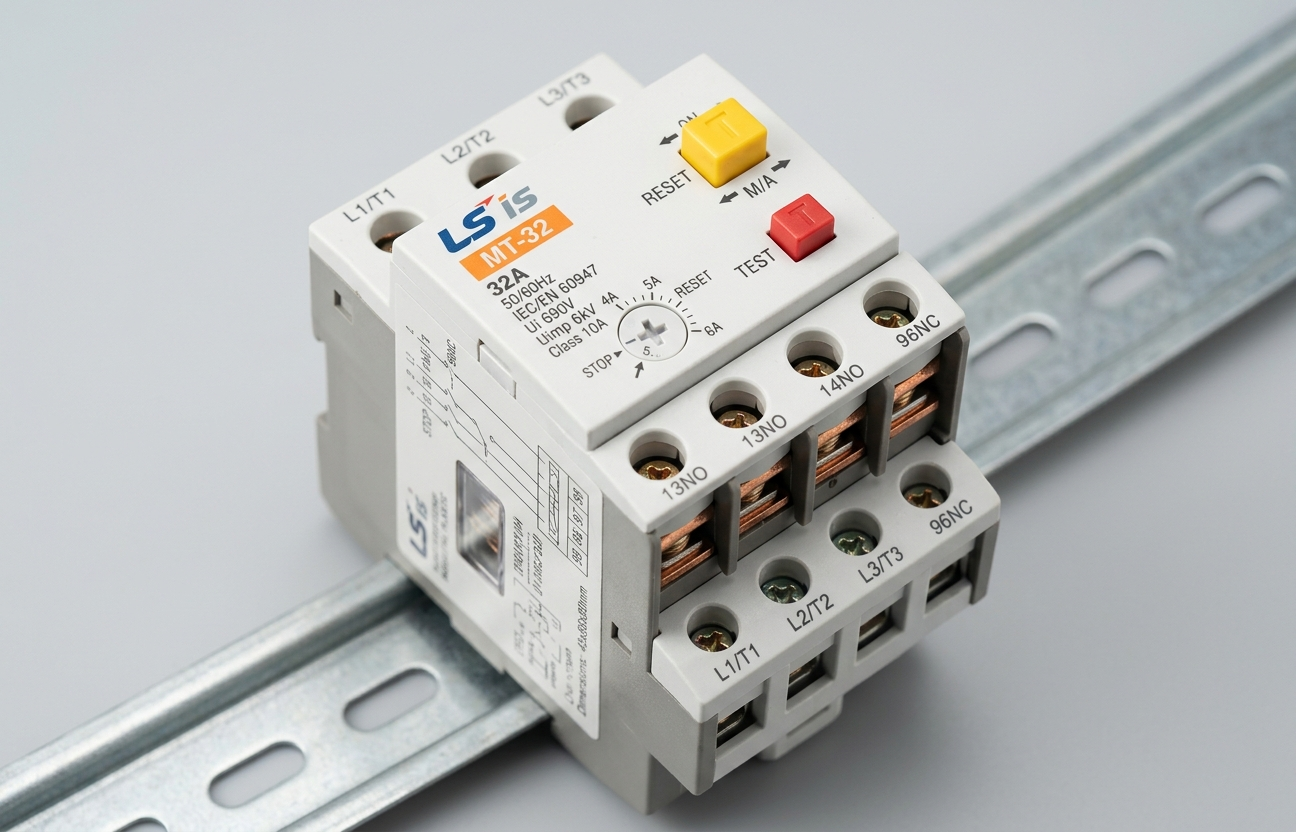

سری MT-32:
– محدوده تنظیم جریان: 0.1 تا 32 آمپر
– کلاس حرارتی: 10A
– قابلیت نصب مستقیم روی کنتاکتور سری MC
– دارای قابلیت تست و ریست دستی/خودکار
سری MT-63:
– محدوده جریان: 18 تا 63 آمپر
– مناسب برای موتورهای متوسط در صنایع پمپ و فن
– مقاومت در برابر ارتعاش تا 5g
سری GTH:
– محدوده جریان: 0.1 تا 800 آمپر
– دارای قابلیت حفاظت فاز نامتعادل (Phase Imbalance Protection)
– خروجی آلارم مجزا از خروجی قطع
جریان تنظیم بیمتال باید با جریان نامی موتور (FLA – Full Load Ampere) مطابقت داشته باشد. به طور معمول، بیمتال در محدوده 100 تا 115 درصد جریان نامی موتور تنظیم میشود.
– کلاس 10:برای موتورهای با بار ثابت و استارتهای معمولی
– کلاس 20: برای موتورهایی با بار سنگین یا استارتهای مکرر
– کلاس 30: برای کمپرسورها و آسیابهای صنعتی با اینرسی بالا
بیمتالهای LS برای نصب مستقیم روی کنتاکتورهای سری MC طراحی شدهاند. این یکپارچگی مکانیکی، احتمال خطا در سیمکشی را کاهش داده و فضای تابلو را بهینه میکند.
دمای محیط، رطوبت و وجود گازهای خورنده از عوامل تعیینکننده در انتخاب درجه حفاظت (IP Rating) بیمتال هستند. بیمتالهای LS در محدوده دمایی منهای 20 تا 60 درجه سانتیگراد قابل استفادهاند.
بیمتالهای LS در طیف گستردهای از صنایع به کار میروند:
– صنعت پمپ و تأسیسات: حفاظت پمپهای آب، فاضلاب و سیالات صنعتی در برابر خشککاری و اضافهبار
– سیستمهای تهویه: کنترل فنهای صنعتی در برجهای خنککننده و سیستمهای HVAC
– خطوط تولید: حفاظت نوار نقالهها، میکسرها و تجهیزات بستهبندی
– صنعت نفت و گاز: استفاده در محیطهای با ریسک بالا با رعایت استانداردهای ATEX
– صنایع غذایی: در محیطهای با رطوبت بالا و نیاز به شستوشوی مکرر
یکی از اشتباهات رایج در خرید تجهیزات حفاظتی، تمرکز صرف بر قیمت اولیه است. بیمتال LS با وجود قیمت رقابتی، مزایای چرخه عمر قابل توجهی ارائه میدهد:
– کاهش downtime: قطع سریع و دقیق در اضافهبار، از آسیب به سیمپیچ موتور جلوگیری میکند
– قطعات یدکی در دسترس: شبکه توزیع گسترده LS در ایران، تأمین قطعات را تسهیل میکند
– عمر مفید بالا: طراحی مکانیکی مستحکم، عمر عملیاتی بیش از 100,000 سیکل را تضمین میکند
– کاهش هزینه نگهداری: سازگاری با کنتاکتورهای LS، تعویض و سرویس را سادهتر میکند

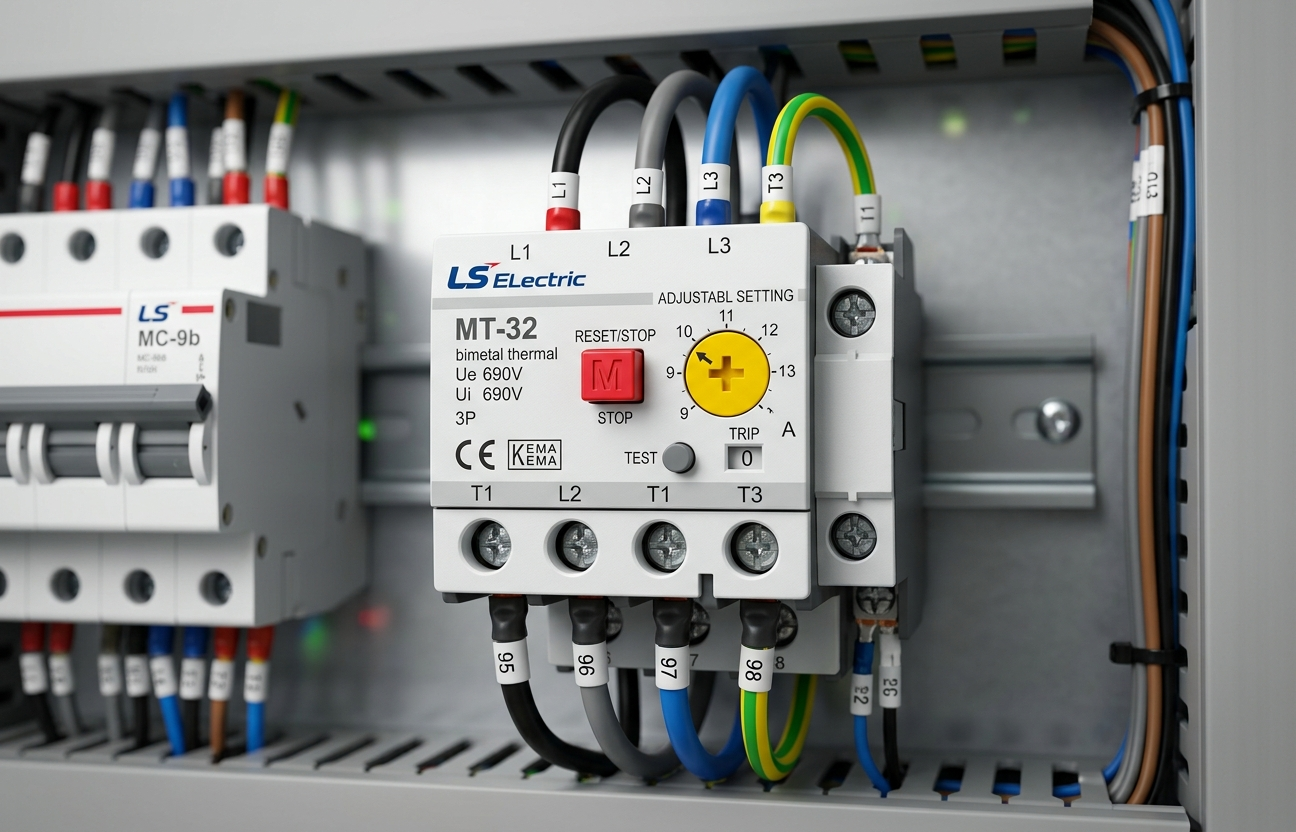

هنگام خرید بیمتال LS ، به موارد زیر توجه کنید:
– اصالت محصول را از طریق کد سریال و هولوگرام تأیید کنید
– از خرید محصولات بدون مستندات فنی (Datasheet) خودداری کنید
– تطابق مدل با کنتاکتور موجود را پیش از خرید بررسی کنید
– از تأمینکنندگانی خرید کنید که پشتیبانی فنی پس از فروش ارائه میدهند
– برای پروژههای بزرگ، گواهی کالیبراسیون و تست کارخانه را درخواست کنید
ضحی گستر به عنوان واردکننده و تأمینکننده تخصصی تجهیزات الکتریکی صنعتی LS، با سالها تجربه در پروژههای اتوماسیون صنعتی، آماده ارائه مشاوره فنی برای انتخاب صحیح بیمتال متناسب با مشخصات موتور و شرایط بهرهبرداری شماست.
برای دریافت مشاوره فنی، استعلام قیمت، یا ارسال مشخصات پروژه جهت بررسی تخصصی، با تیم مهندسی ضحی گستر در تماس باشید.
شماره های تماس دفتر فروش : 33987260-021 | 33112001-021
بیمتال LS با کدام کنتاکتورها سازگار است؟
بیمتالهای سری MT-32 برای نصب مستقیم روی کنتاکتورهای MC-9 تا MC-32 طراحی شدهاند. سری MT-63 با کنتاکتورهای MC-40 تا MC-65 سازگار است. این یکپارچگی مکانیکی، نصب را سادهتر کرده و احتمال خطا در اتصالات را به حداقل میرساند.
تفاوت کلاس 10 و کلاس 20 در بیمتال چیست؟
کلاس حرارتی زمان قطع بیمتال در شرایط اضافهبار را تعریف میکند. کلاس 10 در جریان 7.2 برابر جریان نامی، ظرف 10 ثانیه قطع میکند. کلاس 20 همین عملکرد را در 20 ثانیه انجام میدهد و برای موتورهایی با اینرسی بالا یا استارت سنگین مناسبتر است.
آیا بیمتال LS در برابر فاز نامتعادل حفاظت میکند؟
بله. تمام مدلهای اصلی بیمتال LS دارای حفاظت فاز نامتعادل هستند. در صورت قطع یک فاز یا اختلاف جریان بیش از حد مجاز بین فازها، بیمتال مدار را قطع میکند. این ویژگی از آسیب جدی به سیمپیچ موتور در شرایط تکفاز جلوگیری میکند.
چه زمانی باید بیمتال را تعویض کرد؟
بیمتال باید در صورت مشاهده موارد زیر تعویض شود: قطع مکرر بدون اضافهبار واقعی، تغییر رنگ یا ذوب شدگی بدنه، عدم ریست پس از سرد شدن، و یا پس از هر رویداد اتصال کوتاه شدید. بازرسی دورهای هر 12 ماه یکبار توصیه میشود.
تفاوت بیمتال LS اصل و تقلبی چگونه تشخیص داده میشود؟
محصولات اصل LS دارای هولوگرام امنیتی، کد سریال قابل استعلام، و بستهبندی استاندارد با مستندات فنی کامل هستند. کیفیت پلاستیک بدنه، دقت چاپ لوگو و وزن قطعه نیز از شاخصهای تشخیص اصالت هستند. خرید از تأمینکنندگان مجاز، مطمئنترین روش تضمین اصالت است.
آیا میتوان بیمتال LS را برای موتورهای سهفاز و تکفاز استفاده کرد؟
بیمتالهای استاندارد LS برای موتورهای سهفاز طراحی شدهاند. برای موتورهای تکفاز، باید از مدلهای تکفاز اختصاصی یا رلههای حرارتی الکترونیکی استفاده شود. استفاده از بیمتال سهفاز برای موتور تکفاز بدون اصلاح مناسب، منجر به حفاظت ناقص میشود.
تفاوت بیمتال الکترومکانیکی و الکترونیکی LS چیست؟
بیمتال الکترومکانیکی بر اساس انبساط حرارتی عمل میکند، ارزانتر است و نیاز به تغذیه خارجی ندارد. نوع الکترونیکی (مانند سری EOCR) دقت بالاتر، قابلیت تنظیم پارامترهای بیشتر، و امکان ارتباط با سیستمهای SCADA را فراهم میکند. برای کاربردهای حساس و موتورهای گرانقیمت، نوع الکترونیکی توجیه اقتصادی دارد.
